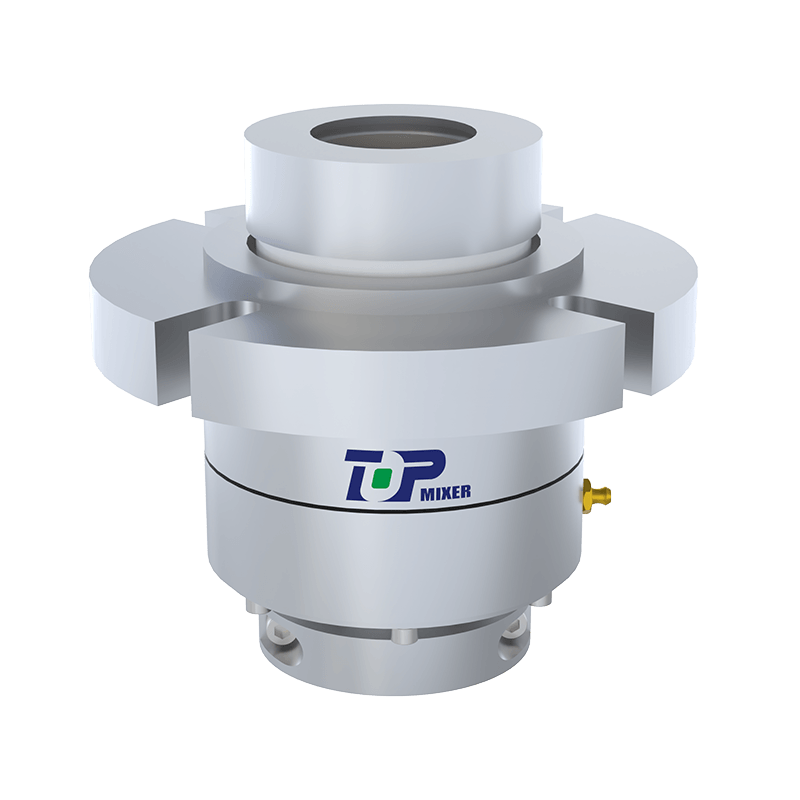

مهر و موم مکانیکی تک ورودی پایین

اصل کار

در طراحی این آب بند نیاز به آب بندی با فشار بالا در نظر گرفته شده است. یک واشر فلزی برای دستیابی به فشار خاص سطح آب بندی با فشار بالا استفاده می شود. این فشار خاص تا حد زیادی از فشار ویژه ظرف فشار متوسط ​​و کم فراتر می رود، بنابراین آب بندی فشار بالا را برآورده می کند. نیاز دارند. بالشتک فلزی مورد استفاده معمولاً از آلومینیوم آنیل شده، مس آنیل شده یا فولاد ملایم با شکل پذیری خوب ساخته می شود که می تواند فشار آب بندی بزرگتری را تحمل کند. علاوه بر این، با استفاده از آب‌بندی سمت باریک به جای آب‌بندی با ضلع عریض، فشار ویژه سطح آب‌بندی نه تنها می‌تواند افزایش یابد، بلکه نیروی آب‌بندی کل را تا حد زیادی کاهش داده و اندازه ساختاری فلنج و سر آب‌بندی را کاهش می‌دهد.

فرم آب بندی

مهر و موم مکانیکی راکتور پلاگین پایینی متعلق به یک مهر و موم فشار بالا است که برای فشار دادن حلقه نیش برای دستیابی به پیش سفت شدن و تضمین به بست ها (مانند پیچ و مهره) متکی است. در حین کار نیز می توان آن را آب بندی کرد. به این شکل اجباری می گویند. مهر و موم ساختار آب بندی فشار بالا متداول یک ساختار آب بندی واشر مسطح است که شبیه به آب بندی ورق نیش دار فلنجی رایج در ظروف فشار متوسط ​​و کم است، اما ورق نیش دار غیر فلزی به یک واشر فلزی تغییر می کند و آب بندی طرف پهن به مهر و موم طرف باریک تغییر می یابد.

به طور خلاصه. همانطور که در بالا ذکر شد، مهر و موم مکانیکی راکتور پلاگین پایین با طراحی منحصر به فرد و اصل کار کارآمد، یک راه حل آب بندی قابل اعتماد در محیط های پر فشار ارائه می دهد. ترکیبی از ویژگی های ساختاری و اصل کار آن، عملکرد پایدار و ایمنی تجهیزات را در شرایط فشار و دمای بالا تضمین می کند.
