What Is a Side Entry Mixer and How Does It Work in Industrial Tanks?

▎ پاسخ مستقیم: میکسر ورودی جانبی چیست؟

A میکسر ورودی جانبی یک دستگاه همزن صنعتی است که به صورت افقی از طریق دیواره جانبی مخزن یا کشتی، نزدیک به پایین نصب می شود. عملکرد اصلی آن تولید یک جت مایع افقی قدرتمند است که گردش خون کامل را به حرکت در می آورد، از ته نشین شدن جامدات جلوگیری می کند و یکنواختی دما را در مخازن ذخیره سازی بزرگ حفظ می کند. 100 مترمکعب تا 200000 مترمکعب .

این میکسر ورودی جانبی working principle حول یک موتور نصب شده بیرونی می چرخد که یک شفت با یک پروانه با راندمان بالا (اغلب از نوع هیدروفویل یا پروانه) به حرکت در می آورد. پروانه یک الگوی جریان محوری یا مخلوط ایجاد می کند که کف مخزن را جارو می کند، مواد جامد را به حالت تعلیق در می آورد و مناطق مرده را حذف می کند. بر خلاف همزن های ورودی بالا، طرح های ورودی جانبی هستند جمع و جور، کم مصرف و قابل استفاده بدون تخلیه مخزن - آنها را به گزینه ای مطلوب برای پایانه های نفت خام، ذخیره سازی مواد شیمیایی، تصفیه فاضلاب و تأسیسات سوخت زیستی تبدیل می کند.

100-200 هزار
برد مخزن متر مکعبی
0.75-90
قدرت موتور کیلووات
15-20٪
صرفه جویی در انرژی

▎ اصل کار میکسر ورودی جانبی - نحوه حرکت سیال

این اصل کار میکسر ورودی جانبی را می توان به پنج مرحله متوالی تقسیم کرد که با هم یک حلقه گردش مداوم و کارآمد در داخل مخزن ایجاد می کنند.

  1. موتور شفت را به حرکت در می آورد - یک موتور خارجی (0.75-90 کیلو وات) شفت افقی را که از طریق یک نازل دیواری وارد مخزن می شود، می چرخاند.
  2. پروانه جت محوری تولید می کند - پروانه پروانه هیدروفویل یا دریایی انرژی دورانی را به یک جت جریان محوری با سرعت بالا تبدیل می کند.
  3. جت کف تانک را جارو می کند - جت در نزدیکی قسمت پایین (اغلب با زاویه 10-15 درجه به سمت پایین) نصب شده است، از تجمع رسوب جلوگیری می کند و جامدات را در حالت تعلیق نگه می دارد.
  4. تیراژ کامل - جت در سراسر مخزن حرکت می کند، در امتداد دیواره مقابل بالا می رود و در امتداد بالا باز می گردد و یک الگوی جریان حلقوی ایجاد می کند که کل محتویات را همگن می کند.
  5. حرکت مداوم مناطق مرده را از بین می برد - قرار دادن میکسر بهینه شده با CFD تضمین می کند که هیچ نواحی راکد وجود نداشته باشد، دما، چگالی و ترکیب یکنواخت حفظ شود.

توزیع جریان: ورودی جانبی در مقابل مخزن استاتیک

سرعت جارو پایین 93% گردش وسط تانک 88% چرخش سطح بالایی 81%

▎ چرا یک میکسر ورودی جانبی را انتخاب کنید؟ - مزایای کلیدی

بهره وری انرژی

پروانه های اختصاصی مانند SABER 4-blade ارائه می شود 15-20٪ energy savings بیش از طرح های سنتی تست عملکرد میدانی تایید شد کاهش 16 درصدی هزینه برق سالانه در مخازن نفت خام 5000 مترمکعبی.

تعمیر و نگهداری بدون تخلیه

دستگاه های خاموش کننده مخزن و مهر و موم کارتریج اجازه می دهد در حالی که مخزن پر است، آب بندی و یاتاقان تعویض شود . زمان خاموشی برای خدمات معمول به کمتر از 2 ساعت کاهش می یابد.

طراحی صرفه جویی در فضا

میکسرهای جانبی فشرده مناسب هستند مخازن با دیواره نازک و فضاهای محدود جایی که واحدهای ورودی بالا قابل نصب نیستند. بدون نیاز به تقویت سازه یا فاصله بالای سر.

کنترل رسوب برتر

جارو کردن مداوم افقی مانع می شود تجمع BS&W (رسوب و آب پایین). حذف پاکسازی مخازن پرهزینه و به حداکثر رساندن حجم کار.

▎ داده های عملکرد - میکسر ورودی جانبی در اعداد

این اصل کار میکسر ورودی جانبی به معیارهای عملکرد قابل اندازه گیری تبدیل می شود. در زیر نکات کلیدی داده های استخراج شده از مطالعات CFD صنعت و گزارش های میدانی آمده است.

مقایسه مصرف برق (واحدهای نسبی)

1.0x ورودی جانبی 3.0–5.0x ورودی برتر ~ 1.8x جت میکسر 0.7x SE بهینه شده
جدول 1 - مشخصات میکسر ورودی معمولی در محدوده های صنعتی
پارامتر کوچک / جمع و جور وظیفه متوسط وظیفه سنگین
قدرت موتور 0.75 - 5.5 کیلو وات 1.5 - 15 کیلو وات 4 – 90 کیلو وات
ظرفیت تانک تا 5000 متر مربع تا 20000 متر مربع تا 200000 متر مربع
قطر پروانه 200-400 میلی متر 400 - 600 میلی متر تا 1200 میلی متر
حداکثر دما 100 درجه سانتی گراد 150 درجه سانتی گراد 250 درجه سانتی گراد

▎ برنامه های صنعتی - جایی که ورودی جانبی Mixers Excel

این اصل کار میکسر ورودی جانبی آن را به ویژه برای مایعات با حجم زیاد و ویسکوزیته کم تا متوسط موثر می کند. صنایع کلیدی عبارتند از:

  • نفت و گاز - ذخیره سازی نفت خام، کنترل BS&W، جلوگیری از سنباده زدن
  • پردازش شیمیایی - همگن سازی، اختلاط، یکنواختی دما
  • تصفیه آب و فاضلاب - سوسپانسیون لجن، هضم هوازی
  • سوخت های زیستی و روغن های تجدید پذیر - آماده سازی افزودنی، همگن سازی ذخیره سازی
  • غذا و روغن های خوراکی - جلوگیری از تبلور، حفظ قوام

رشد بازار جهانی میکسر ورودی (میلیارد دلار)

2025 2026 2027 2029 2031 2035 1.27 میلیارد دلار 1.39 میلیارد دلار 1.52 میلیارد دلار 1.85 میلیارد دلار 2.25 میلیارد دلار 3.03 میلیارد دلار

▎ طراحی بهینه شده با CFD - مهندسی دقیق

مدرن میکسر ورودی جانبی انتخاب به دینامیک سیالات محاسباتی (CFD) برای پیش‌بینی الگوهای جریان، بهینه‌سازی قرارگیری پروانه و اعتبارسنجی عملکرد قبل از تولید متکی است. شبیه سازی CFD متغیرهایی مانند:

  • زاویه ورود همزن (معمولاً 0-45 درجه)
  • نوع و قطر پروانه
  • هندسه مخزن و نسبت ارتفاع مایع به قطر
  • ویسکوزیته و چگالی سیال

میکسر ورودی جانبی - رادار عملکرد

بهره وری انرژی پوشش جریان سهولت تعمیر و نگهداری هزینه نصب فضای مورد نیاز Side Entry ورودی برتر (مرجع)

▎ نحوه انتخاب میکسر ورودی سمت راست

انتخاب صحیح میکسر ورودی جانبی صنعتی نیاز به ارزیابی پنج پارامتر کلیدی دارد:

  1. حجم و هندسه مخزن - از 100 مترمکعب تا 200000 مترمکعب
  2. ویسکوزیته سیال - کم تا متوسط (تا ~ 5000 cP)
  3. هدف اختلاط - سوسپانسیون جامدات، ترکیب، انتقال حرارت، یا کنترل BS&W
  4. محدودیت های نصب - ضخامت دیوار، فضای دسترسی، سقف شناور
  5. استراتژی تعمیر و نگهداری - نیاز به تعویض مهر و موم بدون تخلیه
جدول 2 - ماتریس انتخاب میکسر ورودی جانبی بر اساس برنامه
کاربرد نوع توصیه شده ویژگی کلیدی
ذخیره سازی نفت خام چرخ گردان سنگین سیستم تعلیق BS&W
ترکیب شیمیایی پروانه با زاویه ثابت همگنی
تصفیه فاضلاب SRMix فشرده صرفه جویی در فضا
ذخیره سازی سوخت زیستی تسمه محرک STM برش کم

▎ تعمیر و نگهداری و قابلیت اطمینان - ساخته شده برای ماندگاری

60 هزار
ساعت عمر بلبرینگ L-10
100%
امکان تعویض مهر و موم کامل مخزن وجود دارد
15-20٪
صرفه جویی در انرژی with SABRE impeller

میکسر ورودی جانبی قابلیت اطمینان بیشتر توسط شفت‌های فولادی ضد زنگ که خوردگی را از بین می‌برند، مهر و موم مکانیکی کارتریج برای جلوگیری از نشت، و مکانیسم‌های خاموش کردن مخزن که امکان نگهداری ایمن را در شرایط مخزن کامل فراهم می‌کند، افزایش می‌یابد.

▎ سوالات متداول

Q1 - همزن ورودی جانبی برای چه استفاده می شود؟

برای مخلوط کردن، همگن سازی، تعلیق جامدات و یکنواختی دما در مخازن ذخیره سازی بزرگ، به ویژه در کاربردهای نفت، شیمیایی و فاضلاب استفاده می شود.

Q2 - میکسر ورودی جانبی چقدر می تواند کار کند؟

عمق توسط سطح مایع مخزن تعیین می شود، نه توسط خود میکسر. میکسرهای ورودی جانبی نزدیک به پایین نصب می شوند و می توانند در مخازنی با ارتفاع مایع بیش از 20 متر کار کنند.

Q3 - تفاوت بین همزن و میکسر چیست؟

این terms are often used interchangeably. In industrial contexts, "mixer" typically refers to the complete assembly (motor, shaft, impeller), while "agitator" emphasizes the impeller's action on the fluid.

Q4 - یک میکسر ورودی جانبی به چه مقدار نیرو نیاز دارد؟

قدرت موتور از 0.75 کیلو وات برای مدل های جمع و جور تا 90 کیلو وات برای کاربردهای صنعتی سنگین

Q5 - آیا میکسرهای ورودی جانبی را می توان برای مخازن مختلف سفارشی کرد؟

بله. ورودی جانبی mixer manufacturers قطر پروانه سفارشی، طول شفت، قدرت موتور و مواد (304L، 316L فولاد ضد زنگ) را ارائه می دهد.

Q6 - چه موادی برای اجزای میکسر ورودی جانبی استفاده می شود؟

قطعات خیس شده معمولا فولاد ضد زنگ 304 لیتر یا 316 لیتر . شفت ها از جنس فولاد ضد زنگ برای مقاومت در برابر خوردگی هستند. گزینه های فولاد کربنی نیز موجود است.

▎ درباره WUXI TOP MIXER — سازنده میکسر ورودی مورد اعتماد شما

WUXI TOP MIXER EQUIPMENT CO., LTD. ، تاسیس در سال 2003، یک حرفه ای است میکسر ورودی جانبی manufacturer and supplier مستقر در Wuxi، چین - در منطقه اقتصادی دلتای رودخانه یانگ تسه. TOP MIXER به عنوان یک شرکت فنی متخصص در تحقیق و توسعه، طراحی و تولید تجهیزات اختلاط سیال، پودر و دوغاب، به صنایع در سراسر جهان خدمات ارائه می دهد. میکسر ورودی جانبی صنعتیs برای مخازن ذخیره سازی، مخازن بزرگ و مخازن فرآیند.

این company operates four dedicated divisions: دوغاب پودر , انرژی زیست توده و حفاظت از محیط زیست , مواد غذایی و دارویی ، و اختلاط شیمیایی خوب . با گواهینامه ISO9001 و مدیریت 5S، TOP MIXER ارائه می دهد میکسرهای مخزن ورودی جانبی و میکسرهای ورودی جانبی افقی که قابل اعتماد، مقرون به صرفه و متناسب با محیط های صنعتی نیازمند هستند.

پترو چین سینوپک داو شیمیایی کوکاکولا سامسونگ بائو استیل جانسون و جانسون

محصولات صادراتی به آمریکا، روسیه، اروپا، آسیای جنوب شرقی و 30 استان چین

Previous Post Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
Related Products
  • TOPC001 CMC Series Magnetic Side-Entry Mixer TOPC001 CMC Series Magnetic Side-Entry Mixer
    This series of mixers adopts an isolation sleeve static sealing structure and uses a strong magnetic field to transmit torque without contact, which can achieve permanent zero leakage. It is usually used in flammable, explosive, high-pressure, toxic media and other occasions. Advantages: The high mixing effect that a side-in mixer can achieve when power consumption is consumed, the power is only 1/3-2/3 of that of a general center mixer. Note: When selecting a model, users need to provide whether they contain solid particles and corrosive media.
    Explore MoreTOPC001 CMC Series Magnetic Side-Entry Mixer
  • Magnetic Side-Entry Mixer Magnetic Side-Entry Mixer
    This series of mixers adopts an isolation sleeve static sealing structure and uses a strong magnetic field to transmit torque without contact, which can achieve permanent zero leakage. It is usually used in occasions such as flammable and explosive, high-pressure, and toxic media. Advantages: The high mixing effect that a side-in mixer can obtain when power consumption is consumed, the power is only 1/3-2/3 of that of a general center mixer. Note: When selecting a model, users need to provide whether they contain solid particles and corrosive media. Remark: 1. The weight in the table is approximate weight and does not include the weight of suspension or foot support. 2. The weight of the motor in the table is the approximate weight of an ordinary indoor motor. It may vary depending on the manufacturer and type of motor. Please use the design as the standard. 3. When the wall thickness of the mixing container is too thin and the strength is not enough, please use auxiliary reinforcement measures such as suspension and foot support. 4. The mixer and shaft length can also be customized according to user requirements.
    Explore MoreMagnetic Side-Entry Mixer
  • TOPA004 Online Replacement of Mechanical Seal Top-Entry Mixer TOPA004 Online Replacement of Mechanical Seal Top-Entry Mixer
    Based on Top's years of experience and unique technology, the application of advanced measurement and analysis technology is used on our DF mixer. ● Top DL mixers can provide vertical stirring from 0.37KW to 45KW. All products have been strictly inspected by Top Engineers to ensure the high reliability of the products. ● The mechanical structure is simple and compact, which is easy to operate, maintain and repair and everything is for the user's consideration. ● The original impeller form increases the discharge volume significantly. ● Replace several types of seals online to meet different materials and working conditions ● First motor fixation reduces vibration significantly. ● High-efficient hard-toothed gear transmission, with the characteristics of heat resistance, durability, and low noise. ● Deep groove ball bearing system. Ensure long-term use without lubrication.
    Explore MoreTOPA004 Online Replacement of Mechanical Seal Top-Entry Mixer
  • TOPC006 Oil Tank Side-Entry Mixer TOPC006 Oil Tank Side-Entry Mixer
    This series of products has the characteristics of compact structure, low energy consumption, low noise, high efficiency, easy installation and operation, no need to emptiate the medium in the box and tank when replacing the seal, and is safe and reliable to use. The agitator is mainly used for power plant flue gas desulfurization devices, oil refineries oil storage bases, and other oil storage devices. In power plants, it mainly prevents the deposition of medium in the device box. In oil refining, food, medicine, and chemical plants, we mainly mix and blend the medium in the tank, strengthen heat exchange, keep the medium temperature uniform, prevent deposition and accumulation in the tank, and facilitate tank cleaning.
    Explore MoreTOPC006 Oil Tank Side-Entry Mixer

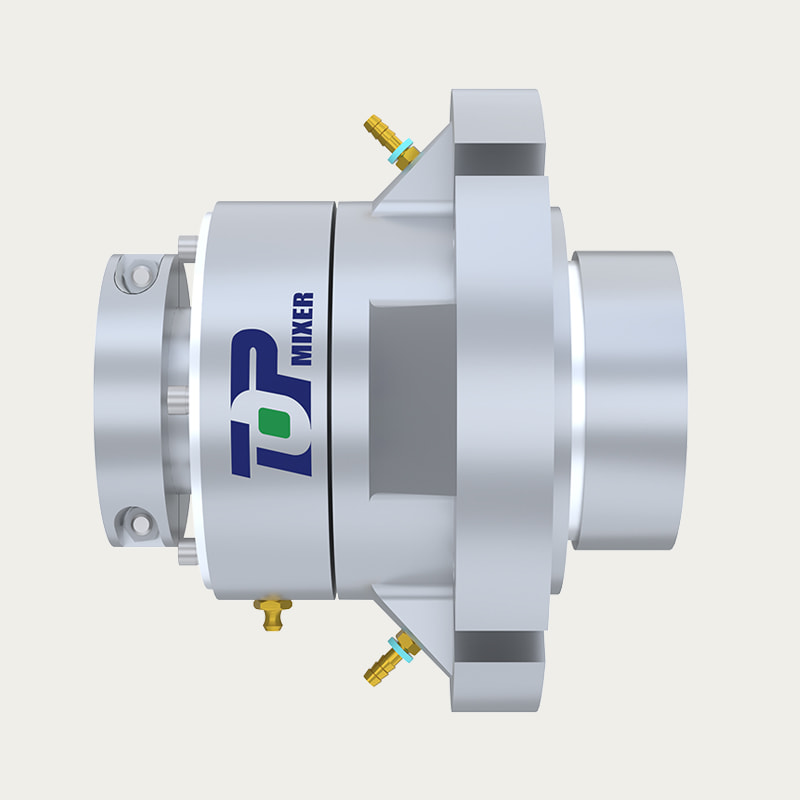

  • Side Stirring Single End Mechanical Seal Side Stirring Single End Mechanical Seal
