Top Entry Mixer Buying Guide: Everything Engineers Need to Know

چه میکسر ورودی برتر آیا و زمانی که مهندسان باید یکی را مشخص کنند

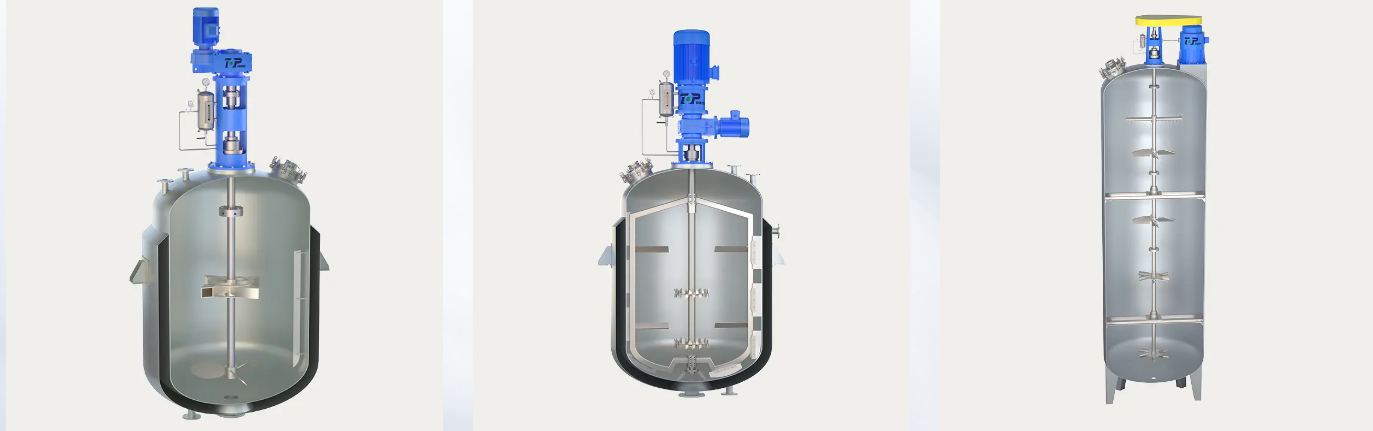

A میکسر ورودی بالا یک مجموعه همزن است که از طریق دهانه ای در بالای مخزن یا ظرف نصب می شود ، با یک شفت عمودی که به داخل سیال فرآیند می رود و یک یا چند پروانه در مایع غوطه ور است. موتور محرک و کاهنده دنده در بالای سقف مخزن یا روی یک پل تکیه گاه قرار می گیرند و محور را به جای اینکه از پهلو یا پایین بچرخانند، از بالا می چرخند. در بسیاری از اسناد تدارکات و برگه‌های داده مکانیکی، همان تجهیزات با برچسب میکسر تغذیه بالا مشخص می‌شود، اصطلاحی که بر این نکته تأکید می‌کند که چگونه جریان‌های مواد، پودر یا مواد افزودنی اغلب از بالا وارد ظرف می‌شوند در حالی که پروانه محتویات زیر را مخلوط می‌کند.

برای مهندسانی که پیکربندی‌های هم زدن را مقایسه می‌کنند، پاسخ کوتاه این است: یک میکسر ورودی بالا به طور کلی پیکربندی برای تعیین زمانی است که مخزن بیش از چند هزار لیتر ظرفیت دارد، زمانی که فرآیند نیاز به بیش از یک مرحله پروانه در امتداد شفت دارد، زمانی که دسترسی کامل به کف مخزن برای سایر نازل‌ها یا تجهیزات تمیزکننده لازم است، یا زمانی که سیال در طول چرخه ویسکوزیته و سیکل متغیر است. میکسرهای ورودی جانبی و ورودی پایین در پنجره‌های کاربردی باریک‌تر مفید باقی می‌مانند، اما خانواده‌های ورودی بالا و تغذیه بالا بیشترین سهم را از ترکیب صنعتی عمومی، اختلاط مخزن ذخیره‌سازی و وظایف هم زدن راکتور پوشش می‌دهند.

بخش‌های زیر منطق اندازه‌گیری، انتخاب پروانه، انتخاب مواد، شیوه‌های نصب و برنامه‌ریزی تعمیر و نگهداری را که مهندسان معمولاً قبل از نهایی کردن مشخصات میکسر ورودی برای یک مخزن شیمیایی، یک حوضه فاضلاب، یک مخزن بچینگ مواد غذایی یا یک مخزن ذخیره آب حجیم به آن نیاز دارند، بررسی می‌کنند.

میکسر ورودی برتر، میکسر فید بالا ، و اصطلاحات مرتبط توضیح داده شده است

اسناد تدارکاتی برای اختلاط تجهیزات از چندین اصطلاح همپوشانی استفاده می‌کنند و مهندسان تازه وارد در یک پروژه گاهی اوقات تصور می‌کنند که به ماشین‌های مختلف مراجعه می‌کنند در حالی که این کار را نمی‌کنند. جدول زیر به طور خلاصه نحوه استفاده از این اصطلاحات را در نقشه های مکانیکی، اسناد مناقصه و دستورالعمل های تعمیر و نگهداری خلاصه می کند.

در عمل، یک مهندس خرید می بیند که هر چهار عبارت تقریباً به جای هم در یک درخواست برای نقل قول استفاده می شوند. آنچه بیش از برچسب اهمیت دارد، جزئیات مکانیکی زیرین است: طول شفت، مراحل پروانه، نوع مهر و موم، و درجه بندی فلنج نصب، که همه آنها در بخش های بعدی پوشش داده شده اند.

چگونه یک میکسر ورودی برتر صنعتی کار می کند: اجزای اصلی

یک میکسر ورودی صنعتی از مجموعه کوچکی از اجزای ساخته شده است که تقریباً در هر اندازه و کاربرد تکرار می شود. درک هر بخش به مهندسان کمک می کند تا برگه داده های مکانیکی را به سرعت بخوانند و عدم تطابق بین نیاز فرآیند و سخت افزار پیشنهادی را تشخیص دهند.

کاهنده موتور و دنده

موتور قدرت چرخشی را تامین می‌کند و از آنجایی که اختلاط فرآیند معمولاً به سرعت شافت بسیار کمتری نسبت به موتور استاندارد نیاز دارد، یک کاهنده دنده سرعت را کاهش می‌دهد در حالی که گشتاور را چند برابر می‌کند. انتخاب کاهنده یکی از مهمترین تصمیمات در کل مجموعه است زیرا گشتاور، نه اسب بخار خام، چیزی است که در واقع یک سیال چسبناک یا مملو از مواد جامد را حرکت می دهد.

شفت و کوپلینگ میکسر

شفت، گشتاور را از کاهنده به سمت پایین از بالای مخزن به داخل سیال می‌برد. طول شفت، قطر و تعداد یاتاقان های نگهدارنده همگی به عمق مایع و فرکانس شلاق طبیعی شفت تحت بار بستگی دارد. شفت های بلند در مخازن بلند اغلب به یک یاتاقان ثابت متوسط ​​نیاز دارند تا از تشدید نزدیک به سرعت کار جلوگیری شود.

تنظیمات پروانه

انتخاب پروانه به هدف اختلاط و رئولوژی سیال بستگی دارد. انواع متداول عبارتند از:

• توربین های تیغه ای برای ترکیب عمومی و تعلیق متوسط مواد جامد
• پروانه های هیدروفویل برای جریان حجمی کارآمد انرژی در سیالات با ویسکوزیته کم تا متوسط
• تیغه های تخت یا توربین های سبک راشتون برای پراکندگی گاز و وظایف برشی بالاتر
• پروانه های لنگر و روبان مارپیچ برای سرویس مخلوط کن مخزن با ویسکوزیته بالا که مایع به سختی از دیوار دور می شود

فلنج نصب و مهر و موم شفت

فلنج نصب تمام وزن و لحظه خمش میکسر را به ساختار مخزن منتقل می کند، بنابراین درجه بندی فلنج و الگوی پیچ باید هم با بار میکسر و هم با طراحی سقف مخزن مطابقت داشته باشد. مهر و موم شفت، چه یک لب بند ساده، یک جعبه پرکننده، یا یک مهر و موم مکانیکی، سیال فرآیند را محفوظ نگه می دارد و از آلودگی بیرونی مخازن باز جلوگیری می کند.

انتخاب میکسر ورودی بالا: پارامترهای مهندسی کلیدی

قبل از درخواست یک نقل قول، یک مهندس معمولاً لیست کوتاهی از پارامترهای فرآیند را جمع آوری می کند. هندسه مخزن، ویسکوزیته سیال، وزن مخصوص و محتوای جامدات با هم گشتاور و توان مورد نیاز یک میکسر ورودی بالا را تعیین می کند. و نادیده گرفتن هر یک از آنها منجر به تولید یک ماشین کم اندازه یا بزرگ می شود.

با افزایش حجم مخزن، قدرت موتور مورد نیاز با آن افزایش می‌یابد، اما نه در یک خط مستقیم، زیرا کشتی‌های بزرگتر معمولاً با سرعت شفت کمتر با گشتاور نسبتاً بالاتر کار می‌کنند. نمودار زیر نشان می دهد که مهندسان باندهای قدرت موتور معمولی را در هنگام تعیین محدوده یک میکسر ورودی بالا یا میکسر تغذیه بالا در برابر حجم مخزن نشان می دهد.

شکل 1: باندهای مرجع عمومی برای قدرت موتور میکسر ورودی بالا در برابر حجم مخزن. توان واقعی به ویسکوزیته، وزن مخصوص و انتخاب پروانه بستگی دارد.

تطبیق سرعت اختلاط با ویسکوزیته سیال برای میکسر مخزن با ویسکوزیته بالا

سرعت شفت و ویسکوزیته سیال در جهت مخالف حرکت می کنند. سیالات نازک و آب مانند را می توان به طور موثر در RPM نسبتاً بالا مخلوط کرد، در حالی که خمیرها و دوغاب های غلیظ نیاز به یک مخلوط کن مخزن با ویسکوزیته بالا دارند که در RPM پایین با گشتاور بسیار بیشتر کار می کند تا از متوقف شدن درایو قطار یا بارگذاری بیش از حد شفت جلوگیری شود. اجرای سریع یک سیال چسبناک انرژی را هدر می دهد و تنش برشی را بدون بهبود کیفیت مخلوط افزایش می دهد، در حالی که اجرای یک سیال نازک خیلی آهسته زمان چرخه دسته ای را بدون هیچ سودی افزایش می دهد.

شکل 2: سرعت به طور کلی با افزایش ویسکوزیته کاهش می یابد، به همین دلیل است که گشتاور، نه سرعت، عامل محدود کننده طراحی سیالات غلیظ می شود.

اعداد دو بعدی این رابطه را در عمل مهندسی اختلاط هدایت می‌کنند: عدد رینولدز اختلاط، که نیروی اینرسی را با نیروی ویسکوز در مخزن مقایسه می‌کند، و عدد توان، که هندسه پروانه را به توان کشیده شده در سرعت معین مرتبط می‌کند. جریان تمایل دارد در اعداد رینولدز پایین آرام بماند، به این معنی که یک روبان مارپیچ یا پروانه لنگر که نزدیک دیواره مخزن کار می کند بسیار موثرتر از یک توربین کوچک با سرعت بالا است که در غیر این صورت مناطق راکد را دست نخورده باقی می گذارد.

کاربردهای صنعتی میکسرهای Top Entry و Top-Feed

میکسرهای ورودی و تغذیه برتر در گستره وسیعی از صنایع فرآیندی ظاهر می شوند. پروانه خاص، مهر و موم و انتخاب مواد از یک برنامه به برنامه دیگر تغییر می کند، حتی اگر پیکربندی پایه نصب ثابت بماند.

میکسر ورودی برتر برای ترکیب مخازن شیمیایی

در پردازش شیمیایی، یک میکسر ورودی بالا برای وظیفه مخزن شیمیایی معمولاً ترکیب معرف، مخازن تنظیم pH و مخازن واکنش را انجام می دهد. مقاومت در برابر خوردگی و یکپارچگی آب بندی در اینجا بیشتر از نیروی خام اهمیت دارد، زیرا بسیاری از جریان های شیمیایی نسبت به قطعات استاندارد خیس شده از فولاد کربن تهاجمی هستند.

میکسر ورودی برتر برای تصفیه فاضلاب

یک میکسر ورودی بالا برای تصفیه فاضلاب معمولاً در حوضه های یکسان سازی، مخازن خنثی سازی و مخازن دوز شیمیایی در تصفیه خانه ها نصب می شود. این واحدها معمولاً به طور مداوم کار می کنند، بنابراین دوام یاتاقان و آب بندی تحت کار ثابت به یک عامل اصلی انتخاب تبدیل می شود.

میکسر ورودی برتر برای مخلوط کردن لجن

هاضم‌های بی‌هوازی و مخازن ضخیم‌کننده برای اختلاط لجن به یک میکسر ورودی بالا برای معلق نگه داشتن جامدات و جلوگیری از طبقه‌بندی متکی هستند. سرویس لجن غالباً ویسکوزیته متوسط ​​را با مواد جامد ساینده ترکیب می‌کند و از پوشش‌های پروانه مقاوم و فاصله‌های شفت وسیع‌تر استفاده می‌کند.

میکسر ورودی برتر برای ذخیره سازی مخزن آب

تأسیسات ذخیره سازی آب آشامیدنی و فرآیندی از یک مخلوط کن ورودی بالا برای کاربردهای مخزن آب عمدتاً برای جلوگیری از طبقه بندی حرارتی و برای حفظ توزیع یکنواخت باقیمانده مواد ضد عفونی کننده در سراسر حجم ذخیره شده استفاده می کنند. نیازهای برق در اینجا معمولاً متوسط ​​است زیرا خود سیال به ویسکوزیته آب نزدیک است.

میکسر ورودی برتر برای فرآوری مواد غذایی

یک میکسر ورودی بالا برای فرآوری مواد غذایی معمولاً طراحی بهداشتی، سطوح داخلی صاف و موادی که چرخه های شستشوی مکرر را تحمل می کنند، اولویت دارد. قوام دسته ای و کنترل برش ملایم به اندازه شدت اختلاط خام در این بخش اهمیت دارد.

انتخاب مواد و محفظه: فولاد ضد زنگ و گزینه های ضد انفجار

میکسر ورودی بالا فولاد ضد زنگ

یک میکسر ورودی بالای فولاد ضد زنگ معمولاً هر زمان که سیال فرآیند خورنده، شور یا نیاز به یک سطح بهداشتی باشد مشخص می شود. خطوط فرآوری مواد غذایی و آشامیدنی، واسطه های دارویی و مواد شیمیایی ریز به سمت قطعات مرطوب شده ضد زنگ متمایل می شوند زیرا چرخه های شستشوی مکرر و تمیز کردن در محل را بدون تخریب سطحی تحمل می کنند.

میکسر ورودی بالا ضد انفجار

یک میکسر ورودی بالا ضد انفجار از یک محفظه موتور مهر و موم شده و دارای رتبه بندی طراحی شده برای حاوی منابع احتراق بالقوه زمانی که میکسر در منطقه ای کار می کند که حلال های قابل اشتعال، گرد و غبار قابل احتراق یا سایر جوهای خطرناک کار می کند، استفاده می کند. مهندسانی که روی این پروژه‌ها کار می‌کنند معمولاً انتخاب محوطه را با مطالعه طبقه‌بندی منطقه کارخانه در اوایل مرحله طراحی هماهنگ می‌کنند، زیرا نوع محفظه بر اندازه قاب موتور و چیدمان نصب تأثیر می‌گذارد.

Comparing Mounting Types: Top Entry, Side Entry, and Bottom Entry Mixers

Choosing between mounting types is one of the earliest decisions in a mixing system layout. An industrial top entry mixer generally offers the widest flexibility across tank sizes and process duties, which is why it remains the default choice for most heavy duty industrial mixer specifications, though side entry and bottom entry configurations still fit specific layouts better in some plants.

Figure 3: Relative comparison across five practical factors, scored on a general five-point engineering reference scale rather than a fixed standard.

Side entry mixers can suit very large open tanks where a top entry shaft would need to be impractically long, and bottom entry mixers occasionally fit tight headroom situations. Even so, a top mounted agitator arrangement usually wins out once maintenance access and sealing reliability are weighed alongside mixing performance, since the drive components remain above the liquid line and are reachable without draining the vessel.

Maintenance Planning and Reliability for Top Mounted Mixers

Reliability planning for a top mounted mixer generally centers on three wear points: the shaft seal, the gear reducer lubrication, and the impeller attachment hardware. Seal condition is usually the first thing to check during a scheduled inspection , since a degrading seal often shows up as fluid seepage around the mounting flange well before any drive train symptoms appear.

Figure 4: General inspection interval reference points, adjusted in practice based on duty cycle, fluid abrasiveness, and continuous versus intermittent operation.

Continuous duty in wastewater or sludge service tends to shorten these intervals compared with intermittent batch tanks, and abrasive solids content accelerates impeller and shaft coating wear regardless of mounting type. Recording vibration trends and gearbox oil condition over time gives an early warning well before a seal or bearing actually fails.

Installation Guidelines for Heavy Duty Industrial Mixer Systems

Installation quality has a direct effect on long-term reliability for any heavy duty industrial mixer, and most field issues trace back to one of the following steps being rushed or skipped during commissioning.

1. Confirm the tank roof or support structure can carry the full static weight plus the bending moment generated during operation, not just the mixer's dry weight.
2. Verify shaft alignment between the gear reducer output and the mixer shaft coupling before the vessel is filled, since misalignment under load is far harder to correct later.
3. Check impeller clearance from the tank wall and bottom against the drawing tolerance, particularly on vessels with internal baffles or coils.
4. Torque all mounting flange bolts to the specified sequence and value rather than tightening in a single pass around the flange.
5. Run an initial no-load test to confirm rotation direction and check for shaft whip before introducing process fluid.
6. Record baseline vibration and current draw readings once the mixer is running under normal process conditions, since these numbers become the reference point for future maintenance checks.

Structural support deserves particular attention on retrofit projects, where an existing tank roof designed for a lighter agitator or no agitator at all may need reinforcement before a larger top mounted mixer can be installed safely.

Working With a Top Entry Mixer Manufacturer

Selecting a top entry mixer manufacturer involves more than comparing a data sheet against a process requirement. Engineering support during the specification phase, the ability to model non-standard tank geometry, and access to application experience across multiple industries all shape how well the final equipment performs once it reaches the field.

Wuxi Top Mixer Equipment Co., Ltd. is one example of an industrial agitator manufacturer with a dedicated engineering team spanning fluid, powder, and slurry mixing equipment. Established in 2003 with its production base in Wuxi, within the Yangtze River Delta industrial region, the company organizes its work across several application divisions, including powder and slurry mixing, biomass energy and environmental protection, food and pharmaceutical intermediate processing, and fine chemical mixing. This kind of divisional structure is common among manufacturers that serve a broad customer base, since impeller geometry, seal type, and material selection differ substantially between a food batching tank and a fine chemical reactor.

When engineers evaluate a top entry mixer manufacturer, a few practical questions tend to surface early in the conversation: can the manufacturer model shaft critical speed for a non-standard tank height, can they source impeller materials matched to an unusual fluid chemistry, and can they support commissioning and troubleshooting once the unit is installed. Manufacturers with experience across chemical, water treatment, food, and biomass sectors generally bring a wider frame of reference to these questions than a supplier working from a single catalog configuration.

Frequently Asked Questions

• Q1: What is a top entry mixer

  A: It is an agitator mounted through the top of a tank, with the shaft and impeller extending downward into the process fluid while the motor and reducer remain above the vessel.

• Q2: How does a top entry mixer work

  A: The motor drives a gear reducer that lowers speed and raises torque, turning a vertical shaft connected to one or more impellers that create flow patterns inside the tank to blend or suspend the contents.

• Q3: What is a top-feed mixer

  A: The term describes the same top-mounted configuration, often used when the process involves feeding powder, additive, or liquid streams into the vessel from above while the impeller blends the mixture.

• Q4: What is an industrial agitator

  A: It is a general term for equipment that creates motion inside a tank or vessel to blend fluids, suspend solids, or maintain uniform temperature and composition throughout a process batch.

• Q5: What is tank agitation

  A: Tank agitation refers to the mechanical process of creating flow inside a vessel, typically through a rotating impeller, to achieve blending, suspension, heat transfer, or reaction uniformity.

• Q6: How do I choose the right top entry mixer for my tank

  A: Start with tank geometry, fluid viscosity, specific gravity, and solids content, then match torque and impeller type to those parameters before selecting motor power and seal configuration.

• Q7: What is the difference between a top entry mixer and a side entry mixer

  A: A top entry mixer mounts through the tank top with the drive above the liquid line, while a side entry mixer mounts through the tank wall near the bottom, which suits certain large open tank layouts.

• Q8: Can a top entry mixer handle high viscosity fluids

  A: Yes, with the right impeller such as an anchor or helical ribbon design and a gear reducer sized for low speed and high torque, a high viscosity tank mixer configuration can handle thick fluids effectively.

• Q9: What industries use top entry mixers

  A: Chemical processing, wastewater treatment, sludge digestion, water storage, food and beverage processing, and biomass energy facilities all commonly use top entry and top-feed mixers.

• Q10: How often should a top entry mixer be serviced

  A: Inspection intervals vary with duty cycle and fluid abrasiveness, but many continuous duty units are checked on a roughly six to twelve month cycle, with seal and gearbox oil condition as primary checkpoints.

• Q11: Does a top entry mixer manufacturer offer custom designs

  A: Many manufacturers, including Wuxi Top Mixer Equipment Co., Ltd., work with engineers to model non-standard tank geometry and adjust shaft length, impeller type, and seal configuration around the specific process.

• Q12: What is the role of the gear reducer in a top mounted agitator

  A: The gear reducer converts motor speed into the lower shaft speed and higher torque that most mixing duties require, and its rating largely determines how much load the mixer can handle in service.
