میکسر ورودی پایین در مقابل میکسر ورودی جانبی: کدام یک را باید انتخاب کنید؟
مقایسه سریع: میکسر ورودی پایین در مقابل میکسر ورودی جانبی
A میکسر ورودی پایین زمانی که فرآیندی نیاز به ترکیب ملایم و کم برش در یک ظرف کوچک تا متوسط دارد، به ویژه در مواردی که طراحی بهداشتی و تمیز کردن آسان مانند فرآوری لبنیات، فرمولاسیون محصولات آرایشی و دسته‌های بیوتکنولوژیکی اهمیت دارد، معمولاً گزینه قوی‌تری است. یک میکسر ورودی جانبی معمولاً برای مخازن ذخیره سازی بزرگ و مخازن مایع حجیم مناسب تر است، جایی که دستگاه از طریق دیواره جانبی مخزن نزدیک به پایین نصب می شود تا مواد جامد را معلق نگه دارد و حجم زیادی را بدون باز کردن سقف مخزن مخلوط کند. انتخاب مناسب به اندازه مخزن، ویسکوزیته محصول، الزامات بهداشتی و نحوه دسترسی به کشتی برای سرویس بستگی دارد.
قبل از اینکه به جزئیات طراحی عمیق تر بپردازیم، در اینجا خلاصه ای کوتاه از زمانی که هر پیکربندی در عملیات روزانه کارخانه معنادار است، آورده شده است.
- a را انتخاب کنید میکسر ورودی پایین برای مایعات با ویسکوزیته کم تا متوسط در ظروف که نیاز به تمیز کردن مکرر یا جابجایی بهداشتی دارند.
- a را انتخاب کنید side entry mixer for large diameter storage tanks where top access is limited or impractical.
- قبل از نهایی کردن هر یک از پیکربندی‌ها، فضای کف مخزن، اتاق سر و دسترسی به نگهداری آب‌بند را در نظر بگیرید.
- هر دو پیکربندی می توانند به معلق نگه داشتن جامدات کمک کنند، اما پروانه ایده آل و زاویه نصب به هندسه دسته و مخزن خاص بستگی دارد.
میکسر با ورودی پایین چیست ( میکسر خوراک پایین ) و چگونه کار می کند
A میکسر ورودی پایین که گاهی اوقات همزن ورودی پایین یا میکسر نصب شده در پایین نامیده می شود، از طریق کف مخزن نصب می شود تا از طریق پوشش بالایی یا دیواره جانبی. مجموعه موتور و مهر و موم مکانیکی در زیر یا مستقیماً در کف مخزن قرار می گیرند و به یک محور نسبتاً کوتاه متصل می شوند که به داخل مخزن امتداد می یابد که در آن پروانه نزدیک پایه می چرخد. از آنجایی که طول شفت کوتاه‌تر از آرایش ورودی معمولی است، پیکربندی میکسر ورودی پایین تمایل به کاهش بار خمشی و ارتعاش روی شفت و یاتاقان‌ها در طول کار مداوم دارد.
از آنجایی که پروانه مواد را مستقیماً از کف مخزن به سمت بالا می کشد و به گردش در می آورد، برخی از مهندسان فرآیند نیز از این تجهیزات به عنوان یک میکسر خوراک پایین از آنجایی که عمل اختلاط به طور موثر دسته را از ته ظرف به سمت سطح تغذیه می کند و دوباره توزیع می کند. در عملیات پیوسته یا نیمه پیوسته، یک پیکربندی همزن نصب شده در پایین، پروانه را نزدیک به کف کشتی نگه می‌دارد، که از اختلاط مداوم در نزدیکی پایه مخزن، جایی که احتمال رسوب‌گذاری بیشتر است، پشتیبانی می‌کند.
اجزای معمولی میکسر ورودی پایین
- موتور محرک مستقیم یا دنده ای که در زیر کف مخزن نصب شده است
- محفظه مهر و موم مکانیکی در نقطه ای که شفت به مخزن نفوذ می کند
- شفت درایو کوتاه که موتور را به پروانه متصل می کند
- پروانه با برش کم برای ترکیب ملایم یا تعلیق مواد جامد سبک طراحی شده است
- فلنج نصب که مونتاژ را به کف مخزن محکم می کند
این آرایش فشرده یک دلیل رایج است میکسر ورودی پایین برای امکاناتی انتخاب شده است که فضای کف در اطراف مخزن محدود است و یک مجموعه درایو نصب شده در بالا غیر عملی است.
میکسر ورودی جانبی چیست؟
یک میکسر ورودی جانبی از طریق دیواره جانبی مخزن نصب می شود که معمولاً نزدیک یک سوم پایینی مخزن قرار می گیرد و کمی به سمت پایین زاویه دارد تا پروانه جریان را در کف مخزن و در امتداد دیواره مقابل به بالا هدایت کند. این پیکربندی از نیاز به نفوذ به سقف یا کف مخزن جلوگیری می کند، که یکی از دلایلی است که میکسرهای ورودی جانبی به طور گسترده در مخازن ذخیره سازی و ترکیبی بزرگ استفاده می شود، جایی که پوشش بالایی ممکن است توسط سایر اتصالات، گیج ها یا دریچه های دسترسی اشغال شده باشد.
از آنجایی که واحد محرک در خارج از مخزن روی دیواره جانبی قرار دارد، دسترسی به موتور و آب بندی معمولاً بدون تخلیه کامل مخزن امکان پذیر است، که یک مزیت عملی برای مخازن بسیار بزرگ است که تخلیه آن زمان بر است. میکسرهای ورودی جانبی معمولاً با کاربردهای ذخیره سازی حجیم مانند مخازن شیمیایی بزرگ، حوضچه های فاضلاب و سایر مخازن با حجم بالا به جای مخازن فرآوری دسته ای کوچک یا بهداشتی مرتبط هستند.
برنامه های معمولی میکسر ورودی جانبی
- مخازن ذخیره سازی با قطر بزرگ که نیاز به مخلوط کردن عمده دارند
- مخازنی که سقف آنها برای یک درایو ورودی بالا به راحتی قابل دسترسی نیست
- کاربردهایی که در آن جلوگیری از رسوب در یک سطح بزرگ مخزن هدف اصلی است
- کشتی هایی که دسترسی تعمیر و نگهداری خارجی به واحد درایو ترجیح داده می شود
میکسر ورودی پایین در مقابل میکسر ورودی جانبی: جدول مقایسه ویژگی ها
جدول زیر ویژگی های معمولی هر پیکربندی را خلاصه می کند. مشخصات واقعی با توجه به طراحی مخزن، نیازهای دسته ای و سازنده تامین کننده تجهیزات متفاوت است.
| ویژگی | میکسر ورودی پایین | میکسر ورودی جانبی |
|---|---|---|
| محل نصب | از طریق کف مخزن | از طریق دیوار جانبی، زاویه ای نزدیک به پایین |
| طول شفت معمولی | کوتاه | کوتاه to medium |
| سطح برشی معمولی | کم | کم to medium |
| اندازه مخزن معمولی | رگ های کوچک تا متوسط | مخازن ذخیره سازی بزرگ تا بسیار بزرگ |
| دسترسی به تمیز کردن | اغلب ساده، از سیستم های بسته پشتیبانی می کند | قابل دسترسی از خارج از دیوار مخزن |
| صنایع معمولی | لبنیات، لوازم آرایشی، بیوتکنولوژی، مخازن شیمیایی انتخاب کنید | ذخیره سازی فله، مخازن بزرگ شیمیایی و تصفیه آب |
| محدوده ویسکوزیته معمولی | کم to medium viscosity | کم to medium viscosity, large volume |
مقایسه ویژگی های عملکرد
فراتر از محل نصب فیزیکی، این دو پیکربندی در نحوه عملکرد آنها در برابر چندین ملاحظات فرآیند عملی متفاوت هستند. نمودار زیر یک مقایسه نسبی و گویا را در بین چهار عامل رایج ارائه می دهد: کنترل برشی، سهولت تمیز کردن، مناسب بودن برای مخازن بزرگ و بازده کلی.
میکسرهای ورودی پایین معمولاً در کنترل برشی و سهولت تمیز کردن امتیاز خوبی کسب می کنند، که یکی از دلایلی است که آنها برای فرمولاسیون های ظریف، بهداشتی یا حساس به برش مورد علاقه هستند. میکسرهای ورودی جانبی در مورد مناسب بودن مخزن بزرگ امتیاز بهتری کسب می کنند، زیرا نصب دیوار جانبی آنها از ترکیب حجیم در قطرهای بزرگ مخزن بدون نیاز به مونتاژ بلند در بالا پشتیبانی می کند.
ساختار میکسر ورودی پایین توضیح داده شده است

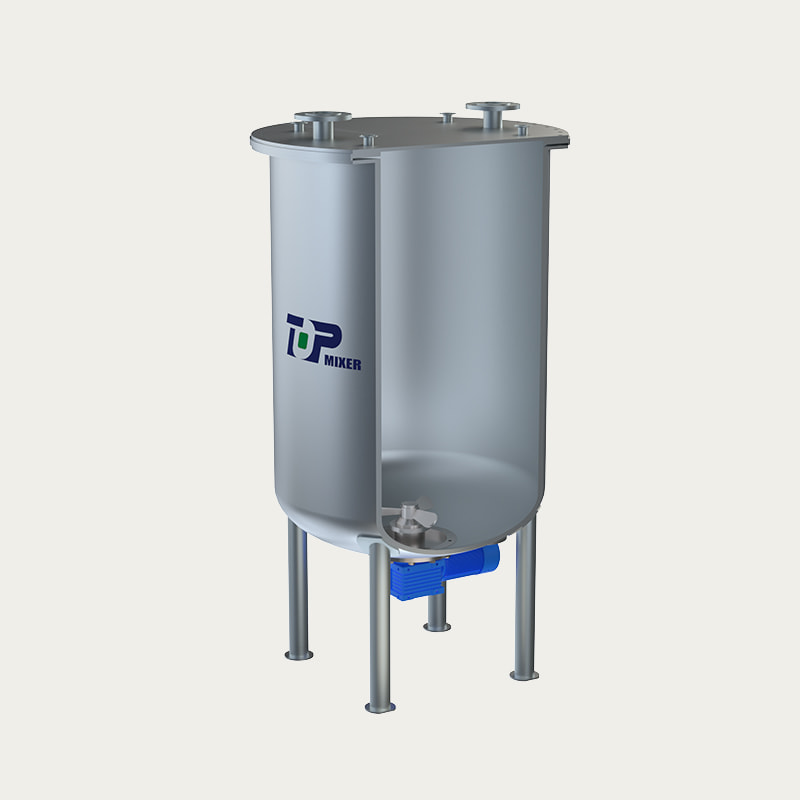

تصویر زیر طرح کلی ساختاری یک نصب میکسر ورودی معمولی را نشان می‌دهد و نشان می‌دهد که چگونه موتور، مهر و موم، شفت و پروانه با کف مخزن ارتباط دارند.
خواندن طرح میکسر ورودی پایین
در این طرح، موتور در زیر مخزن قرار می گیرد و توسط یک محور محرک کوتاه که از یک مهر و موم مکانیکی در کف مخزن عبور می کند، به هم متصل می شود. فلنج نصب، کل مجموعه را روی ظرف محکم می کند و پروانه درست در داخل مخزن نزدیک پایه می چرخد و مایع فرآیند را از طریق دسته به سمت بالا به گردش در می آورد. این ساختار نزدیک به هم یکی از ویژگی های تعیین کننده a است میکسر ورودی پایین و بخشی از این است که چرا این تجهیزات به فضای سر عمودی کمتری نسبت به گزینه های ورودی بالا نیاز دارند.
جایی که از میکسرهای ورودی پایین و میکسرهای ورودی جانبی استفاده می شود
میکسرهای ورودی پایین اغلب در صنایعی ظاهر می شوند که به طراحی بهداشتی، عمل اختلاط ملایم و ردپای فشرده اهمیت می دهند. از سوی دیگر، میکسرهای ورودی جانبی بیشتر با نیازهای ذخیره سازی حجیم و ترکیبی در حجم زیاد مرتبط هستند. نمودار ستونی زیر یک الگوی استفاده عمومی و غیر دقیق را در بخش‌های رایج نشان می‌دهد.
را میکسر ورودی پایین for chemical tanks یک گزینه عملی در مخازن مخلوط، خنثی سازی و واکنش است که در آن اختلاط ملایم ترجیح داده می شود و دسترسی روی زمین تعمیر و نگهداری معمول را آسان می کند. به همین ترتیب، الف میکسر ورودی پایین for storage tanks اغلب زمانی انتخاب می شود که فضای کف محدود است و دسترسی بالای کشتی به وسیله لوله کشی، سکوها یا سایر تجهیزات ثابت محدود شده است. در همین حال، تنظیمات ورودی جانبی در مخازن تصفیه آب بسیار بزرگ و مخازن ذخیره‌سازی مواد شیمیایی که اولویت آن حفظ حجم زیادی از مایع به طور یکنواخت است، رایج است.
ملاحظات ویسکوزیته، سوسپانسیون جامدات و اندازه دسته ای
اندازه مخزن و ویسکوزیته محصول دو مورد از کاربردی ترین فاکتورها هنگام مقایسه a هستند میکسر ورودی پایین با میکسر ورودی جانبی نمودار خطی زیر یک روند کلی را نشان می دهد که چگونه تناسب با افزایش اندازه مخزن، بر اساس الگوهای مهندسی فرآیند معمولی تغییر می کند.
به طور کلی، یک میکسر ورودی پایین تمایل دارد با تغییر اندازه مخزن از کوچک به متوسط مناسب بماند، در حالی که یک میکسر ورودی جانبی با بزرگ شدن قطر مخزن به طور فزاینده ای کاربردی می شود، عمدتاً به این دلیل که نصب دیوار جانبی از نیاز به مجموعه درایو بلند جلوگیری می کند و دسترسی به تعمیر و نگهداری خارجی را در کشتی های بزرگ ساده می کند.
مقایسه چند عاملی
را radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
در مجموع، این مقایسه ها نشان می دهد که الف میکسر ورودی پایین در کنترل برشی، سهولت تمیز کردن، و تناسب فرآیند بهداشتی پیشرو است، در حالی که یک میکسر ورودی جانبی تمایل دارد تا در حجم زیاد مناسب باشد. هیچ یک از پیکربندی‌ها به طور کلی در هر عاملی بهتر نیست، به همین دلیل است که تطبیق نوع میکسر با مخزن و فرآیند خاص یک رویکرد عملی است.
تفاوت های تمیز کردن و نگهداری
برنامه ریزی معمول تعمیر و نگهداری اغلب بستگی زیادی به محل قرارگیری محرک و آب بندی میکسر نسبت به مخزن و فضای کف اطراف دارد.
- یک میکسر ورودی پایین، مهر و موم را در کف مخزن قرار می دهد، که می تواند عملکرد سیستم بسته را پشتیبانی کند و احتمال قرار گرفتن در معرض محصول را در طول چرخه های معمول تمیز کردن کاهش می دهد.
- یک میکسر ورودی جانبی مهر و موم را بر روی دیواره جانبی مخزن قرار می دهد، و به تکنسین ها اجازه می دهد تا بدون نیاز به دسترسی به ناحیه زیر مخزن، درایو و آب بندی را از بیرون مخزن انجام دهند.
- نصب میکسر ورودی پایین اغلب از یک گودال نگهداری کوچک یا فضای کف قابل دسترس در زیر مخزن برای سرویس موتور و محفظه آب بندی بهره می برد.
- نصب میکسر ورودی جانبی معمولاً به فضای خالی در امتداد دیواره جانبی مخزن به جای زیر کشتی نیاز دارد که می تواند برنامه ریزی چیدمان را در برخی از تأسیسات ساده کند.
هر دو پیکربندی را می توان با مهر و موم های مکانیکی طراحی کرد که فواصل خدمات نسبتاً طولانی را پشتیبانی می کنند، اگرچه برنامه تعمیر و نگهداری واقعی به محصول در حال پردازش، دمای عملیاتی و دفعات تمیز کردن مخزن بین دسته ها بستگی دارد.
نحوه انتخاب بین میکسر ورودی پایین و میکسر ورودی جانبی
را following steps outline a practical way to work through the decision for a specific tank and process.
- اندازه و شکل مخزن را تأیید کنید، زیرا مخازن ذخیره‌سازی فله‌ای با قطر بزرگ تمایل به یک میکسر ورودی جانبی دارند، در حالی که مخازن فرآیندی با اندازه کوچک تا متوسط معمولاً از مخلوط کن ورودی پایینی استفاده می‌کنند.
- ویسکوزیته و حساسیت برشی محصول را بررسی کنید، زیرا فرمولاسیون های کم برش در لبنیات، لوازم آرایشی و کاربردهای بیوتکنولوژی معمولاً از یک مخلوط کن با ورودی پایین بهره می برند.
- فضای کف موجود در زیر مخزن را در مقابل فضای موجود در امتداد دیوار کناری مخزن بررسی کنید، زیرا این اغلب تعیین می کند که کدام سبک نصب از نظر فیزیکی عملی است.
- فرکانس تمیز کردن و الزامات بهداشتی را در نظر بگیرید، زیرا میکسرهای ورودی به پایین اغلب برای محیط های بسته و پردازش بهداشتی انتخاب می شوند.
- نیازهای دسترسی به تعمیر و نگهداری را ارزیابی کنید، از جمله اینکه آیا مخزن را می توان به راحتی برای سرویس تخلیه کرد یا اینکه آیا دسترسی به دیواره جانبی خارجی ترجیح داده می شود.
- نوع پروانه و جزئیات نصب را با یک تامین کننده واجد شرایط تجهیزات اختلاط که می تواند دسته خاص، نقشه مخزن و اهداف فرآیند را بررسی کند، بحث کنید.
درباره تجهیزات میکسر برتر Wuxi: سازنده میکسر ورودی پایین
Wuxi Top Mixer Equipment Co., Ltd. در سال 2003 تاسیس شد و پایگاه تولیدی آن در منطقه اقتصادی دلتای رودخانه یانگ تسه در Wuxi واقع شده است. به عنوان یک میکسر ورودی پایین manufacturer تمرکز این شرکت بر روی تجهیزات مخلوط سیال، پودر و دوغاب است که تحقیقات، طراحی و تولید را برای طیف وسیعی از صنایع فرآیندی پوشش می دهد. این سازمان حول بخش‌های اختصاصی، از جمله بخش اختلاط پودر و دوغاب، بخش انرژی زیست توده و حفاظت از محیط زیست، بخش مواد غذایی و دارویی، و یک بخش اختلاط شیمیایی خوب است که به تیم‌های مهندسی اجازه می‌دهد بر روی الزامات خاص هر منطقه کاربردی تمرکز کنند.
را company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
سوالات متداول
| Q1: میکسر ورودی پایین چیست؟ میکسر ورودی پایین یک دستگاه اختلاط صنعتی است که از طریق کف مخزن نصب می شود و محور پروانه به جای اینکه از دیواره بالایی یا جانبی وارد شود، از پایین وارد می شود. این طرح از عملیات هدایت مستقیم و اختلاط ملایم و کم برش در مخازن فرآیند پشتیبانی می کند. | Q2: همزن ورودی پایین چیست؟ همزن ورودی پایین به همان دسته تجهیزاتی اشاره دارد که میکسر ورودی پایین، با محور همزن و پروانه در پایه مخزن نصب شده است. اصطلاح همزن معمولاً به جای میکسر در مهندسی فرآیند استفاده می شود. |
| Q3: میکسر ورودی پایین چگونه کار می کند؟ را motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: میکسر نصب شده در پایین برای چه استفاده می شود؟ یک میکسر نصب شده در پایین معمولاً برای مخلوط کردن، همگن سازی و کمک به جلوگیری از ته نشین شدن جامدات در مایعات با ویسکوزیته کم تا متوسط، معمولاً در کاربردهای لبنی، آرایشی و بهداشتی و بیوتکنولوژی استفاده می شود. |
| Q5: مزایای میکسر ورودی پایین چیست؟ مزایای رایج عبارتند از: ردپای فشرده، دسترسی آسان به تمیز کردن، اختلاط کم برش برای فرمولاسیون های ظریف و سازگاری با سیستم های مخزن بسته و کاهش نیاز به فضای سر. | Q6: میکسرهای ورودی در کجا استفاده می شود راy are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: میکسر ورودی پایین در مقابل میکسر ورودی بالا یک میکسر ورودی بالا از بالا با شفت بلندتر و پشتیبانی روی سقف وارد می شود، در حالی که یک میکسر ورودی پایین از کف با شفت کوتاه تر و نیاز به فضای سر کمتر وارد می شود. | Q8: ورودی پایین در مقابل میکسرهای ورودی جانبی میکسر ورودی پایین به کف مخزن نفوذ می کند و نیازهای اختلاط ملایم و کوچکتر را برآورده می کند، در حالی که یک میکسر ورودی جانبی به دیواره جانبی نزدیک به پایین نفوذ می کند و برای مخازن ذخیره سازی حجیم بزرگ مناسب است. |
| Q9: یک میکسر ورودی پایین مناسب برای مایعات با ویسکوزیته بالا است میکسرهای ورودی پایین معمولاً برای مایعات با ویسکوزیته کم و متوسط مناسب تر هستند. محصولات با ویسکوزیته بالاتر اغلب نیاز به بررسی پروانه و توان اضافی در کنار این پیکربندی دارند. | Q10: آیا میکسر ورودی پایین می تواند مواد جامد را معلق کند؟ بله، یک میکسر ورودی پایین می تواند به معلق نگه داشتن مواد جامد با چگالی سبک تا متوسط کمک کند، به ویژه در مخازن با کف گرد یا شیب دار که حتی جریان را از پروانه نزدیک کف پشتیبانی می کند. |
