مقدمه ای بر همزن های مغناطیسی

مقدمه ای بر همزن های مغناطیسی

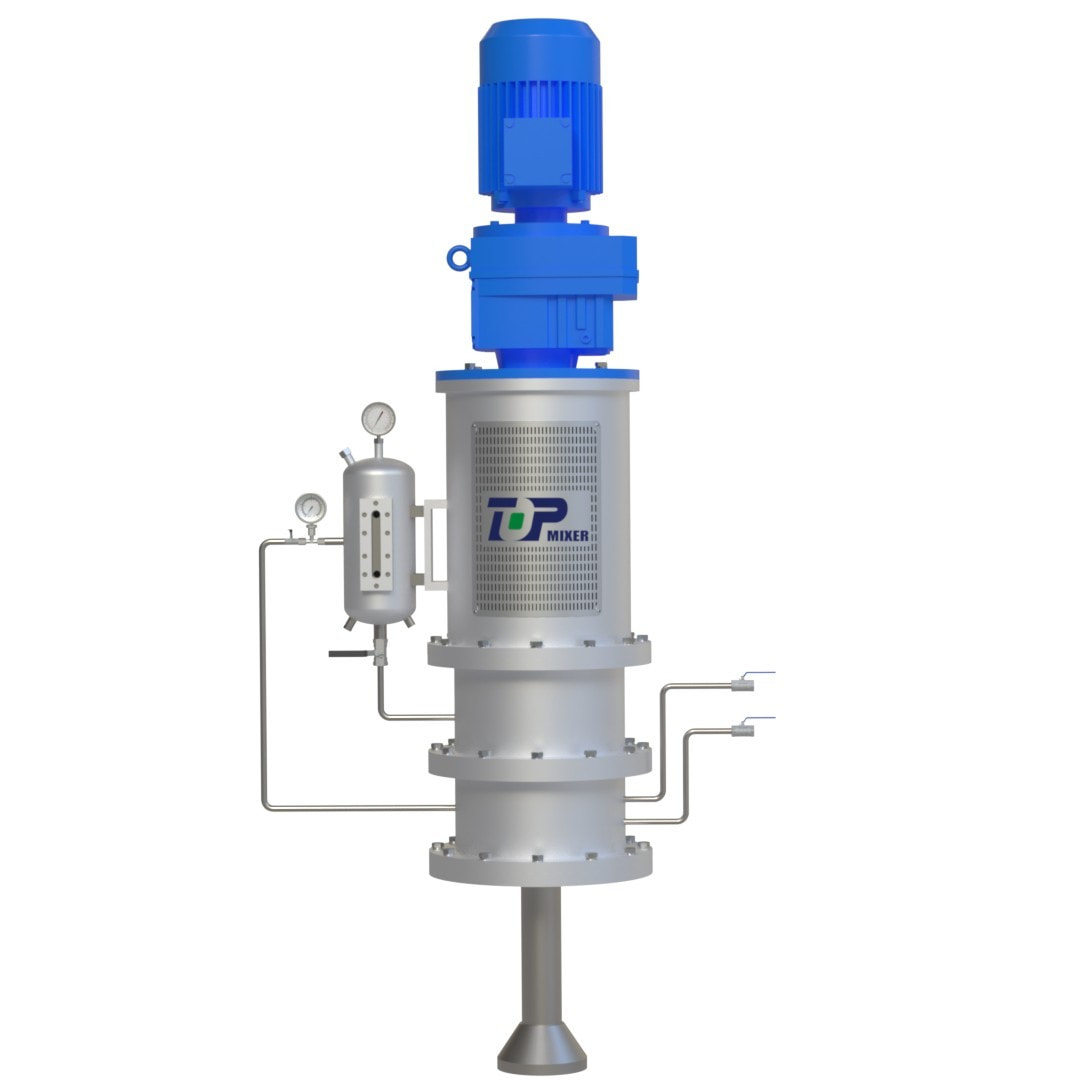

همزن مغناطیسی تغذیه بالای یک دستگاه همزن است که یک بازوی همزن مغناطیسی را در بالای ظرف نصب می کند. به طور گسترده ای در آزمایشگاه ها و تولیدات صنعتی استفاده می شود. در زیر معرفی مختصری از همزن های مغناطیسی تغذیه از بالا، از جمله اصل کار، ویژگی های فنی، و سناریوهای کاربردی آنها است.

1. اصل کار

اصل کار یک همزن مغناطیسی تغذیه از بالا بر پایه کوپلینگ مغناطیسی است. اجزای اصلی آن عبارتند از:

روتور مغناطیسی خارجی: توسط یک موتور برای چرخش هدایت می شود و یک میدان مغناطیسی دوار ایجاد می کند.

روتور مغناطیسی داخلی (همزن): در مایع داخل ظرف قرار می گیرد و تحت تأثیر میدان مغناطیسی روتور مغناطیسی خارجی می چرخد.

آستین ایزوله: روتور مغناطیسی بیرونی را از روتور مغناطیسی داخلی جدا می کند تا از نشت مایع جلوگیری کند و در عین حال از موتور و سیستم مغناطیسی محافظت می کند.

هنگامی که موتور، روتور مغناطیسی بیرونی را به چرخش در می آورد، میدان مغناطیسی دوار ایجاد شده توسط روتور مغناطیسی بیرونی به داخل آستین ایزوله نفوذ می کند و روی روتور مغناطیسی داخلی عمل می کند و باعث می شود که به طور همزمان بچرخد. چرخش روتور مغناطیسی داخلی مایع را به شکل گردابی سوق می دهد و در نتیجه مایع به هم زدن یکنواخت می رسد.

2. ویژگی های فنی

انتقال بدون تماس: انتقال بدون تماس از طریق کوپلینگ مغناطیسی به دست می آید که از مشکل نشت مهر و موم شفت در همزن های مکانیکی سنتی جلوگیری می کند و به ویژه برای جابجایی مایعات خورنده یا با خلوص بالا مناسب است.

عملکرد آب بندی عالی: از آنجایی که روتورهای مغناطیسی داخلی و خارجی به طور کامل توسط غلاف عایق ایزوله شده اند، مایع در طول فرآیند هم زدن نشت نمی کند و ایمنی بالایی را تضمین می کند.

نصب آسان: دستگاه همزن در بالای ظرف نصب می شود که نصب و برداشتن آن آسان و نگهداری آن آسان است.

طیف گسترده ای از کاربردها: می تواند مایعات با ویسکوزیته های مختلف را مدیریت کند و شکل ها و اندازه های مختلف نوار همزن را می توان در صورت نیاز انتخاب کرد.

نیروی برشی کم: مناسب برای نمونه هایی که به نیروی برشی حساس هستند، مانند کشت سلولی و سوسپانسیون.

صرفه جویی در انرژی و کارآمد: انتقال کوپلینگ مغناطیسی دارای راندمان بالا و مصرف انرژی کم است.

3. سناریوهای کاربردی

آزمایشگاه: برای عملیات آزمایشی مانند اختلاط محلول، انحلال و واکنش های شیمیایی، به ویژه برای آزمایش هایی با شرایط بالا برای عقیمی و شرایط بدون آلودگی مناسب است.

تولید صنعتی: در صنایعی مانند صنایع شیمیایی، دارویی و مواد غذایی برای هم زدن مایعات با ویسکوزیته بالا و اختلاط مواد در مخازن واکنش استفاده می شود.

بیوداروها: در بیوراکتورها برای فرآیندهایی مانند کشت سلولی و تخمیر زیستی استفاده می‌شود و عملکرد آسپتیک را تضمین می‌کند.

4. نقاط قوت و چالش ها

مزایا:

بدون خطر نشتی: کوپلینگ مغناطیسی از مشکل نشتی مهر و موم های مکانیکی جلوگیری می کند و ایمنی را بهبود می بخشد.

کارکرد آسان: نصب و استفاده آسان و هزینه نگهداری کم.

کاربرد بالا: مناسب برای انواع مایعات و شرایط فرآیند.

چالش:

چالش‌های بزرگ‌سازی: برای ظروف بزرگ، ساخت و نصب همزن‌های مغناطیسی بسیار مشکل است و نیاز به استحکام و پایداری برای محور همزن زیاد است. اثر همزن محدود برای مایعات با ویسکوزیته بالا: هنگام کار با مایعات با ویسکوزیته بسیار بالا، راندمان هم زدن ممکن است کمتر از همزن های مکانیکی باشد.

همزن های مغناطیسی بار بالا با روش منحصر به فرد انتقال بدون تماس و عملکرد همزن کارآمد و ایمن، به تجهیزاتی ضروری در آزمایشگاه های مدرن و تولیدات صنعتی تبدیل شده اند.

مقدمه ای بر همزن مغناطیسی پایین

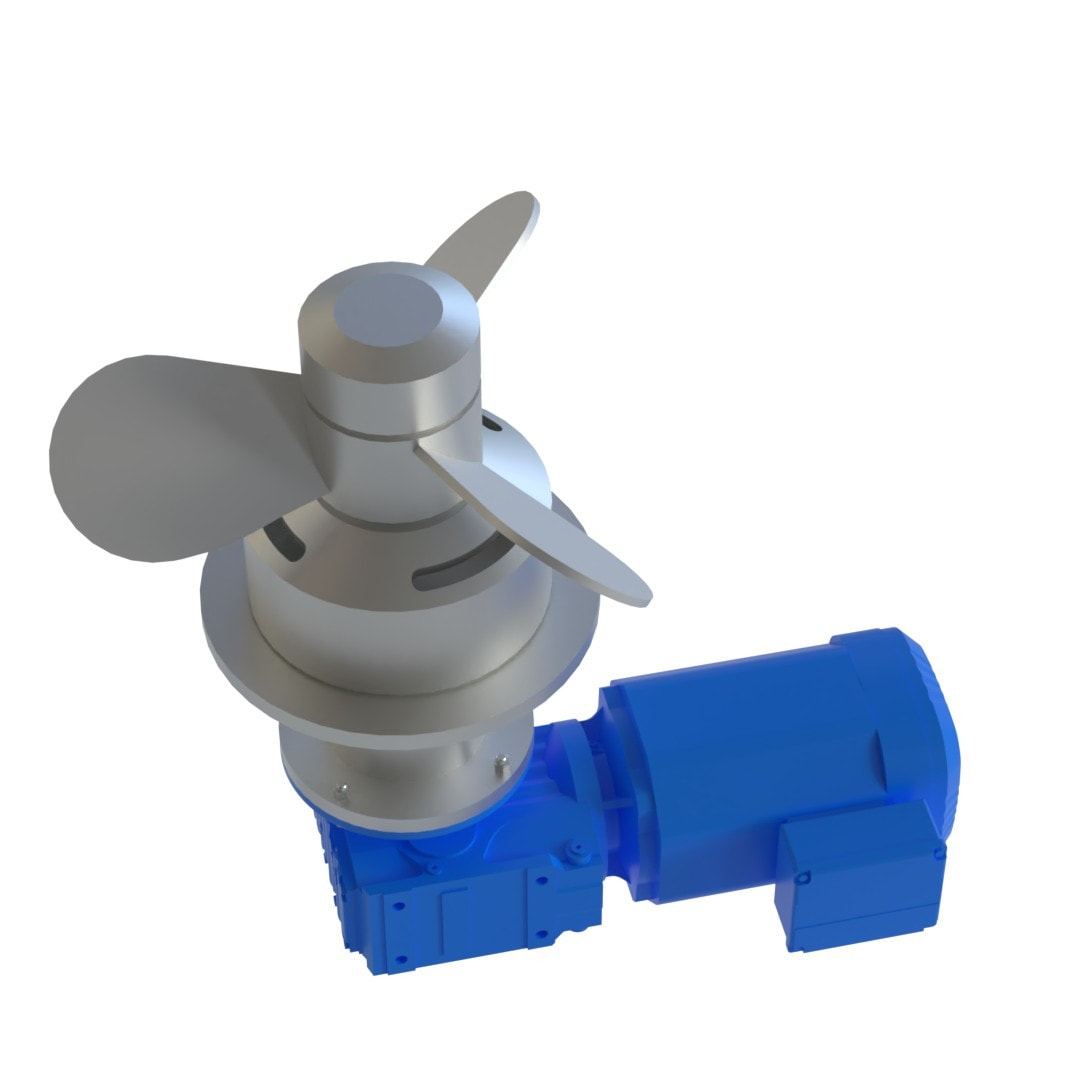

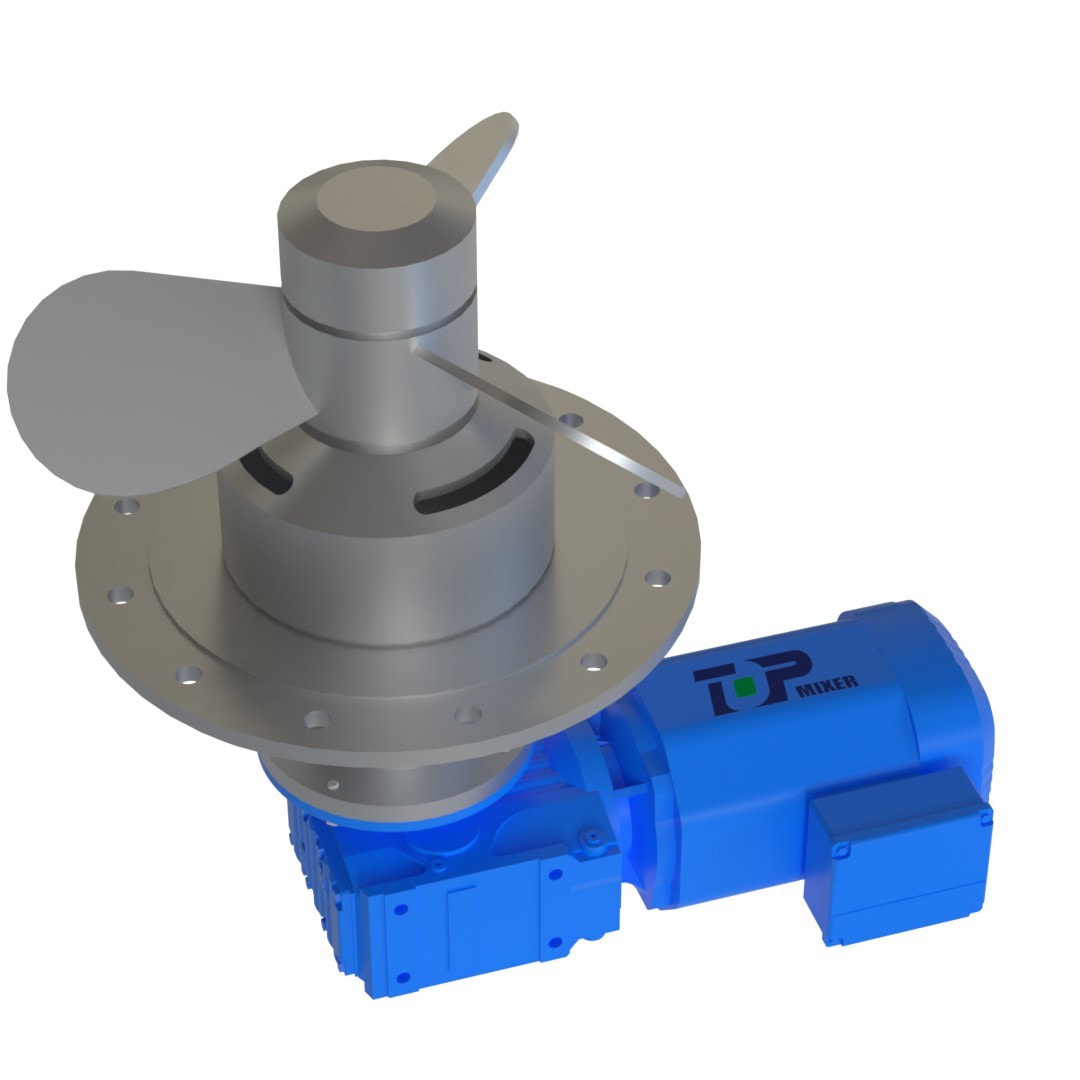

میکسر مغناطیسی ته ورودی دستگاهی است که از فناوری درایو مغناطیسی استفاده می کند. واحد اختلاط آن در پایین ظرف قرار دارد و پد همزن از طریق انتقال جفت مغناطیسی غیر تماسی برای دستیابی به اختلاط یکنواخت مایعات می چرخد. در زیر معرفی مفصلی از میکسرهای مغناطیسی ته ورودی آورده شده است:

1. اصل کار

میکسرهای مغناطیسی ته ورودی از اصل جاذبه بین قطب های مخالف و دافعه بین قطب های مشابه در مواد مغناطیسی استفاده می کنند. یک دستگاه درایو مغناطیسی خارجی یک میدان مغناطیسی دوار تولید می‌کند که به نوبه خود پدل همزن داخلی (یا همزن) را به چرخش سوق می‌دهد. روند کار آن به شرح زیر است:

یک دستگاه محرک مغناطیسی خارجی (مانند آهنربایی که توسط یک موتور الکتریکی هدایت می شود) یک میدان مغناطیسی دوار ایجاد می کند.

پدل همزن داخلی (یا همزن) به طور همزمان با میدان مغناطیسی خارجی از طریق جفت مغناطیسی می چرخد.

چرخش پد همزن باعث می شود که مایع داخل ظرف گردابی ایجاد کند و در نتیجه مایع یکنواخت مخلوط شود.

2. ویژگی های فنی

بدون خطر نشتی: درایو کوپلینگ مغناطیسی نیاز به آب بندی مکانیکی را از بین می برد و از مشکلات نشتی مهر و موم های مکانیکی سنتی جلوگیری می کند. مخصوصاً برای جابجایی مواد سمی، مضر، قابل اشتعال، مواد منفجره یا با خلوص بالا مناسب است.

تمیزی بالا: دستگاه همزن در پایین ظرف قرار دارد، مناطق مرده را کاهش می دهد و از اختلاط یکنواخت مواد اطمینان می دهد و آن را برای کاربردهایی با نیاز به تمیزی بالا مناسب می کند.

طراحی طولانی مدت: آهنرباهای با کارایی بالا و مواد مقاوم در برابر خوردگی، مانند فولاد ضد زنگ 316L، عمر مفید تجهیزات را افزایش می دهد.

ایمن و قابل اعتماد: با جایگزینی آب بند مکانیکی دینامیکی با آب بند ایستا با استفاده از غلاف عایق جوشی، مشکلات جاری شدن، نشتی، چکیدن و تراوش از آب بندی های سنتی حل می شود.

اختلاط بسیار کارآمد: همزن نصب شده در پایین، جریان گردش خوبی ایجاد می کند و راندمان اختلاط را بهبود می بخشد.

3. سناریوهای کاربردی

میکسرهای مغناطیسی ته ورودی به طور گسترده در زمینه های زیر استفاده می شوند:

صنعت داروسازی: در اختلاط، واکنش و سایر فرآیندها در تولید دارو برای رعایت استانداردهای GMP استفاده می شود.

بیوتکنولوژی: تضمین عملکرد آسپتیک در فرآیندهایی مانند تخمیر زیستی و کشت سلولی.

صنایع غذایی و آشامیدنی: برای هم زدن و اختلاط در فرآوری مواد غذایی برای اطمینان از کیفیت و ایمنی محصول استفاده می شود.

صنایع شیمیایی: برای اختلاط و واکنش در تولید مواد شیمیایی خوب استفاده می شود.

4. نقاط قوت و چالش ها

مزایا:

بدون خطر نشت، ایمنی بالا.

تمیزی بالایی دارد و برای صنایعی که نیازهای بهداشتی بالایی دارند مناسب است.

طراحی طولانی مدت هزینه های نگهداری را کاهش می دهد.

چالش:

برای مواد با ویسکوزیته بالا، راندمان اختلاط ممکن است به خوبی همزن های مکانیکی نباشد.

هزینه تجهیزات نسبتاً بالا است.

میکسرهای مغناطیسی ته ورودی با ویژگی های منحصر به فرد خود یعنی بدون نشتی، تمیزی بالا و عمر مفید، نقش مهمی در صنایعی مانند داروسازی، بیوتکنولوژی، مواد غذایی و شیمیایی ایفا می کنند و یکی از تجهیزات ضروری در تولیدات صنعتی مدرن هستند.
